电动高温套筒调节阀口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
额定流量系数 KV
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
85
|
135
|
210
|
340
|
535
|
||||||
|
额定行程 (mm)
|
16
|
25
|
40
|
60
|
|||||||
|
流量特性
|
直线抛物线
|
||||||||||
|
工作温度 (℃)
|
普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250散热型：铸钢： -40～450、铸不锈钢：-60～450
|
||||||||||
|
介质温度 (℃)
|
200以下(对合流阀而言)
|
||||||||||
|
固有可调比 R
|
30
|
||||||||||
|
公称压力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
||||||||||
|
允许泄漏量
|
硬密封：Ⅳ*软密封：VI*
|
||||||||||
|
作用方式
|
电开、电关
|
||||||||||
|
信号范围 (mA.DC)
|
0～10 4～20
|
||||||||||
|
电源电压
|
220V、50H Z 380V、50H Z 24V、AC/DC
|
||||||||||
|
环境温度 (℃)
|
伺服放大器： 5～45 执行机构：-10～55
|
||||||||||
|
全行程时间S
|
普通型
|
12.5
|
20
|
32
|
48
|
||||||
|
电子型
|
30
|
30
|
48
|
60
|
|||||||
|
消耗功率(W)
|
普通型
|
28
|
35
|
||||||||
|
电子型
|
, 6
|
15
|
25
|
40
|
|||||||

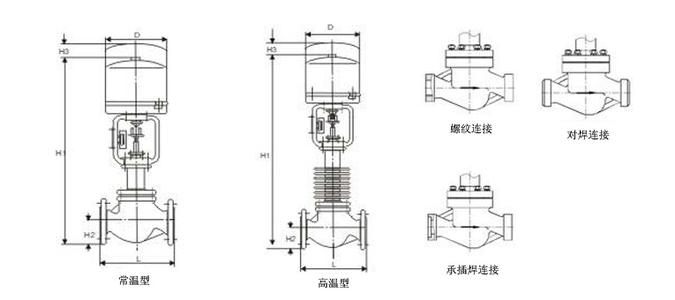

ZDLM高温套筒电动调节阀产品结构图：
