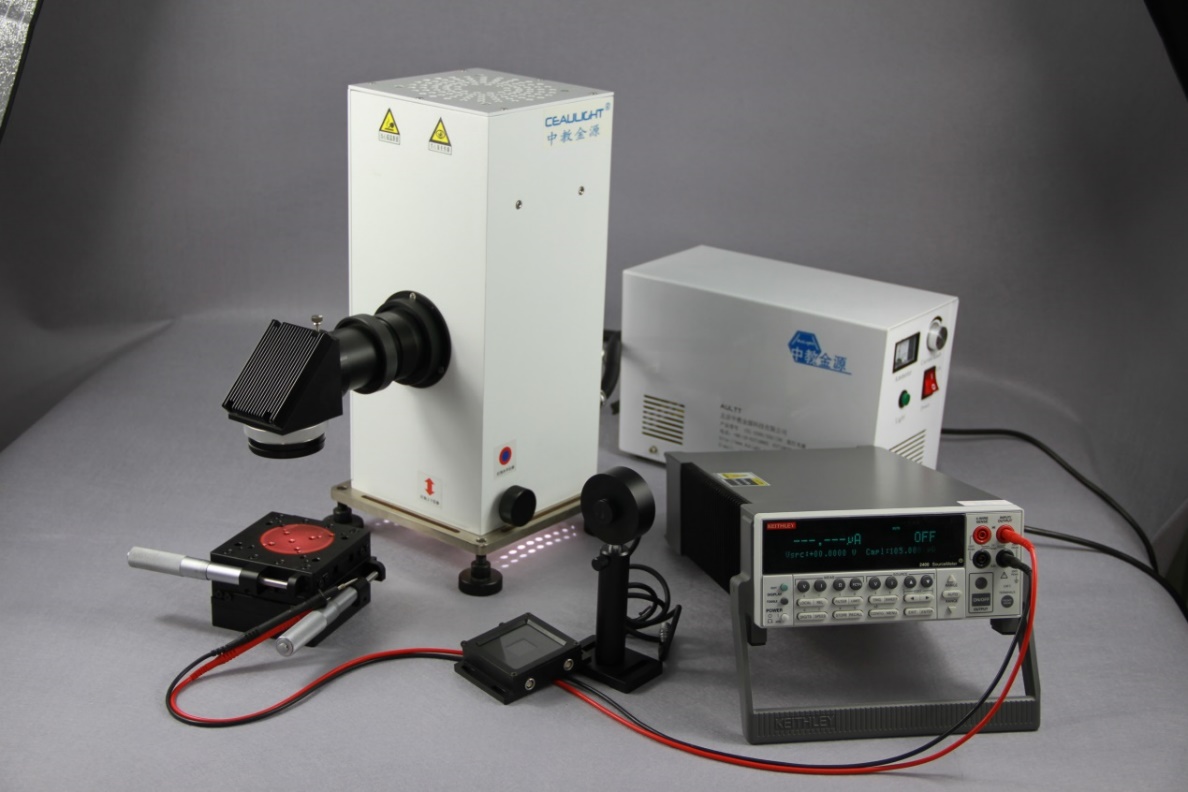

点击图片查看原图
仪器功能：太阳电池IV特性测量及分析
包括：1）测量光照条件和暗条件下的IV, PV 曲线；
2）测量开路电压Voc、短路电流Isc、短路电流密度Jsc、 大功率电压Vmpp、 大功率电流Impp、填充因子FF、光电转换效率Eta
仪器优势
1）完整IV、PV特性测量和分析解决方案
2）测试方法符合IEC国际标准
3）标准太阳能模拟光源
4）原装进口KEITHLEY2400系列测试源表
5）光功率密度计，进口感应探头
6）标定标准太阳电池
7）标配样品测试台
8）中文的软件界面，兼容各种系统
9）图形化界面软件，操作方便
10）支持Excel、ASCII、XML格式数据导出
11）报表打印功能，自动生成完整的测试报告
技术指标
| 项 目 | 指标和说明 |
| 光谱匹配度 | AM1.5G A 匹配 |
| 光斑辐照度 | 800-2000W/m2 |
| 大测量面积 | 50mm×50mm(直径60mm) |
| 电流测量 | 1nA—1.05A（3.15A） |
| 电压测量 | 200μV—21V（210V） |
| 功率计探头 | 190nm-11000nm精度0.001mw |
| 标准电池 | 20mm*20mm |
| 光斑均匀性 | <5% |
| 光强稳定性 | <2%（rms） |
| 电 连接 | 四探针法 |
系统标准配置
| 序号 | 产品名称 | 型号 | 配置 |
| 01 | 太阳能电池I-V特性测量系统 | CEL-IV |
1）测试工作站（含品牌电脑） 2）IV特性测试仪（吉时利KEITHLEY2401） 3）工作台、样品台 4）数据传输线 5）IV特性测试软件 6）全中文版控制软件，详细的数据输出 |
| 02 | 太阳能模拟光源 | CEL-S500 | 1）高稳定光源系统 2）高稳定电源系统 3）平行光路镜头 4）光路转向滤光镜头 5）全光谱反射滤光片 6）AM1.5日光拟合滤光片 |
| 03 | 标准太阳能电池 | CEL-RC | 1）CEL-RCCN单晶硅标准太阳能电池 2）CEL-RCCO多晶硅标准太阳能电池 任选 种标准太阳能电池含标准检测报告 |
| 04 | 全光谱光 功率计 |
CEL-NP2000 CEL-FZ-A |
1）感光探头 2）感光数据采集器 3）国产操控仪表 4）测量范围：2000mw，精度0.001mw |
| 05 | 选配： 冷却循环水泵； 可温控平台； 温度监控器； 三维位移平台； 四探针平台 |
CEL系列 | 1）冷却循环水泵：可以控制平台或电池温度 2）可温控平台：用于控制样品温度 3）温度监控器：可实时监测电池实际温度 4）三维位移平台：手动和全自动任选，位移范围大于40mm 5）四探针平台：可固定样品，无阴影探针 |
