本仪表与量水堰槽配用使用，主要用来测量污水厂、企事业单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此，在沾污、腐蚀性液体情况下，比其他测量形式的仪表具有更高的可靠性。

本仪表有数据存储功能。除存储本仪表流量记录外，还可以接入其它仪表的（4～20）mA信号。存储的记录可以通过仪表上的按键查看，或通过RS-232、RS-485短信远程通讯传输。

二、仪表的组成及外形尺寸

1、仪表的组成

本仪表产品主要由仪表、探头部分组成（关键零部件采用：计算机板、显示板、液晶屏、液位传感器（探头）。

注意：超声波明渠流量计应用中，必须与量水堰槽配合使用。本产品没有提供量水堰槽。应用中根据应用现场条件，自行构造。

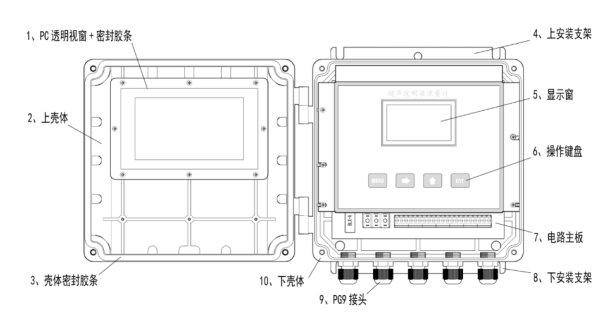

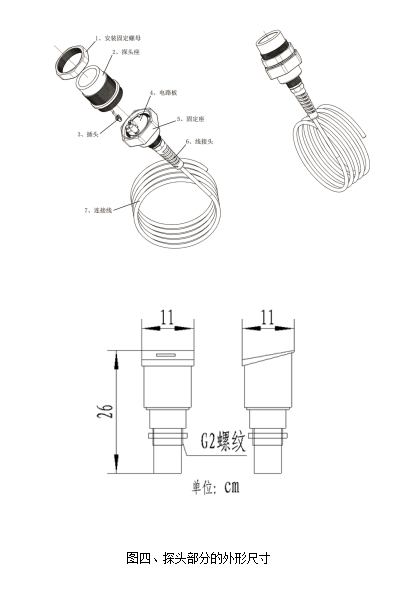

 2、仪表的结构和外形尺寸（参见图三、图四）

三、主要技术指标及技术参数

1.  流量范围：0m³/s～10m³/s （由配用的量水堰槽的种类、规格确定）

2.  累计流量：8位十进制数，累满8位后自动回零，重计

3.  准确度：±5%

4.  测距范围：0.4m～2m（从探头底部起0.4m内是盲区，0.4m～2m内为测距范围）

5.  测距准确度：±3mm （在1m量程内标定的结果）

6.  液位分辩：1mm

7.  工作环境温度：-20℃～55℃

8.  仪表防护等 ：仪表显示部分：IP66(仪表下部的过线孔要堵死)；探头部分：IP68

9.  供电电源：

交流供电：（220V±22V）  6W

直流供电：12V-24V 300mA

交流、直流（不大于24V）供电同时存在时，仪表使用交流供电；交流掉电，自动接通直流。
