GKYWG-60XⅠ罐旁显示仪又叫通用现场远传变送器显示仪，是由河北光科测控设备有限公司研制开发出的防爆显示仪表。通过微处理器为核心高集成度电路，准确的计算出现场液位、温度、压力等标准信号的数值并显示出来，可安装在现场或者控制室任何区域，方便安装在现场装置区高温、有毒、易燃的工业现场环境，主要用于石油化工、电力、医药、消防等行业。




罐旁显示仪产品特点：

防爆壳体设计可以用于各种工业现场（已经通过国家防爆认证）

安全等 为SIL3、可以用在各种环境

不需要外加电源，接线方便直接串入4-20mA回路即可实现精准测量

液晶显示带绿色背光灯方便在晚上观看数据

实用范围：磁致伸缩液位计、雷达液位计、 体化温度变送器、压力变送器、气体报警器等模拟  量标准信号的仪表





罐旁显示仪产品参数：

精度：0.1%

线制：两线制

显示方式：液晶显示四位半显示

报警功能：可以设置两个报警点，低于下限或高于上限报警，闪烁显示

修正功能：显示量程及小数点修正功能

环境温度：-40℃ -80℃

防护等 ：IP68

防爆标志 : ExdII+H2 T6GB  ExdIICT6

过程连接：G1/2   或标准支架



罐旁显示仪外形安装尺寸



GKYWG-60XⅠ 罐旁显示仪 正方尺寸 （图 )		a=m20×1.5 b=77mm c=470mm d=200mm e=G1/2
GKYWG-60XⅠ 罐旁显示仪 侧方尺寸 （图二)		a=100mm b=125mm c=5mm d=200mm e=G1/2

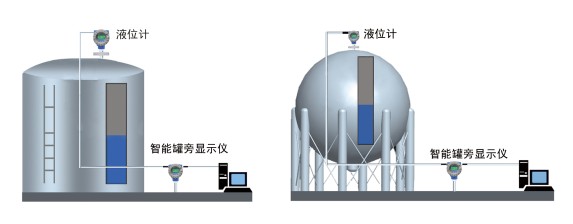

安装示意图





配置表



序号	名称	规格型号	数量	单位	提供方
1	罐旁显示仪	GKYWG-60XⅠ	1	台	河北光科
2	罐旁显示仪支架	GKYWG-60XⅠ	1	台	选配
3	液位仪	ZKYWG	1	台	选配

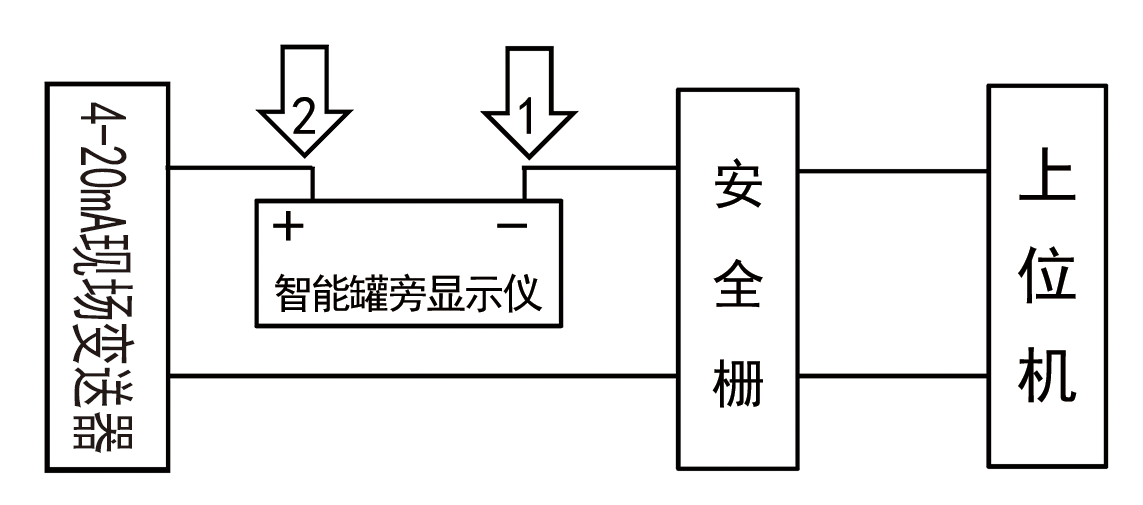

接线示意图









1、箭头1接线4-20mA，进线。

2、箭头2接线4-20mA，出线。
罐旁显示仪选型表

GKYWG-60XⅠ罐旁显示仪
	代码	支架
	A	带支架
	B	不带支架
			代码	测量参数
			A	液位
			B	温度
			C	压力
			D	其它
				销售区域
				A	内销
				B	外销
					代码	经办人可不填
					Xxx	姓名缩写
GKYWG-60XⅠ	A		A	A	ZL



实例：GKYWG-60XⅠ罐旁显示仪,A代表，A代表带支架，A代表液位， A代表内销ZL代表销售人员为张亮。
